Baubericht Multiplex Gemini
mit verbessertem Fahrwerk und Beleuchtung

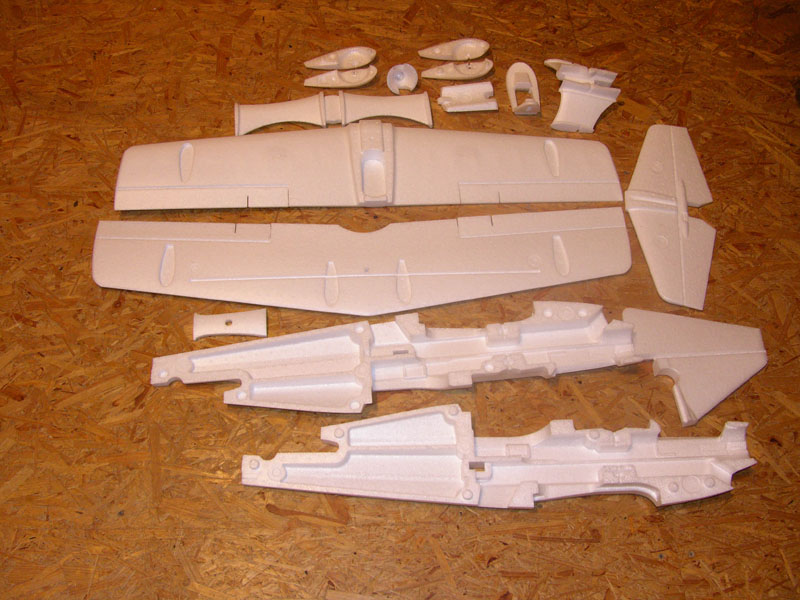

Der Baukasten der Gemini:

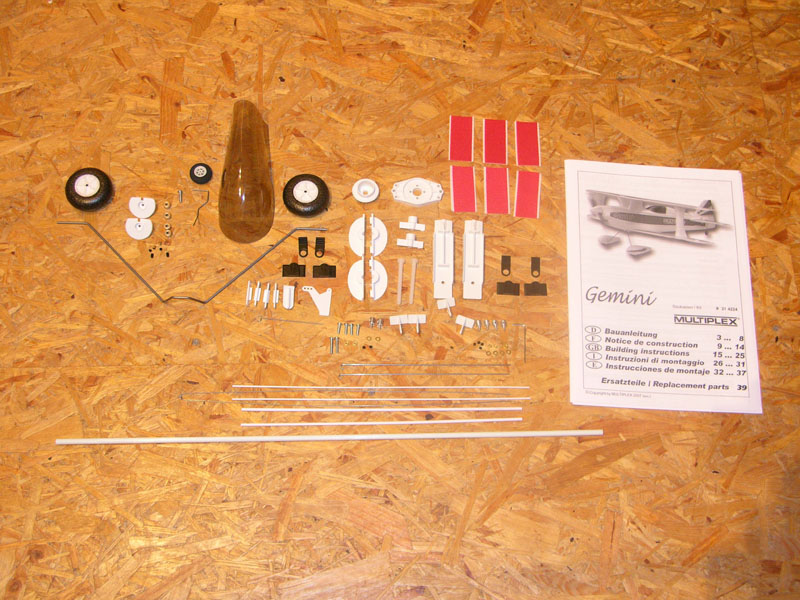

Hier schauen wir ,ob alle Teile im Baukasten  vorhanden sind.

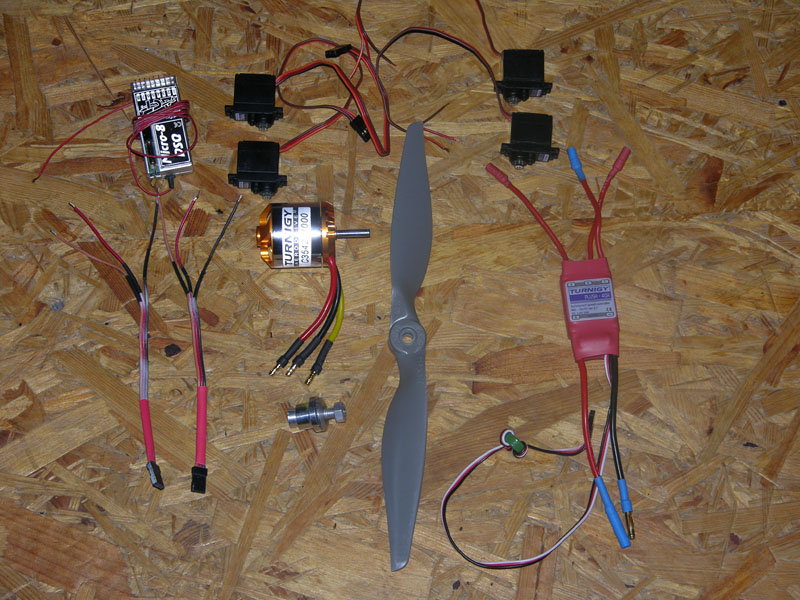

Hier eine Auflistung der RC-Komponenten , die ich verwendet habe.
Motor :
Turnigy 3542-1000

Regler :
Turnigy Puls 40A Regler

Luftschraube : APC 11 x 7

Servos :
4 x Corona 929 DS MG Servos

Empfänger :
Assan 2,4 Ghz 6 Kanal

Akku :
3S Flightmax 2200mah 30C

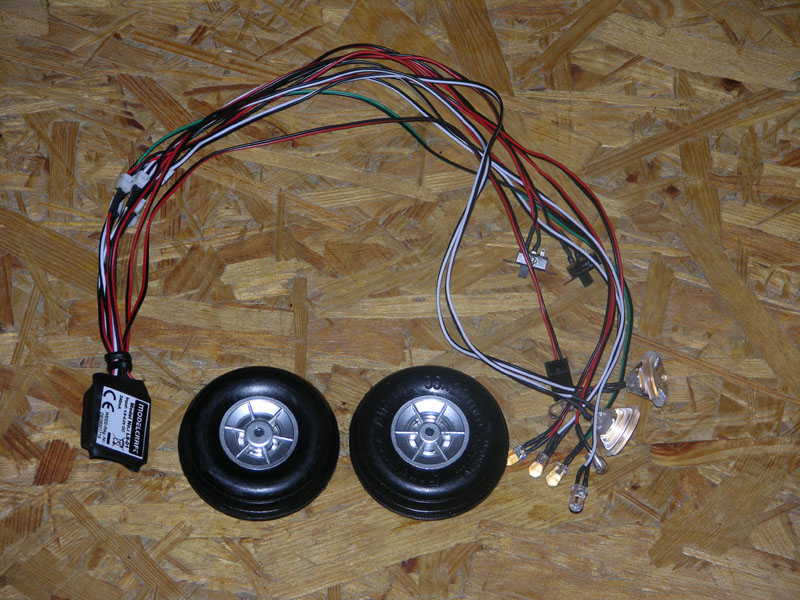

Hier die zusätzlichen Teile , die ich verwendet habe .
Als Zusatz habe ich noch das Light-Set von Conrad eingebaut , doch dazu später mehr .
Ich habe das original Fahrwerk , das im MPX-Bausatz vorhanden , ist nicht mit verbaut , sondern ein Eigenes erstellt .
Auch das Dekor wurde von Multiplex nicht mit verwendet , aber das ist ja jedem selber überlassen .
Nun zur Montage des Bausatzes .

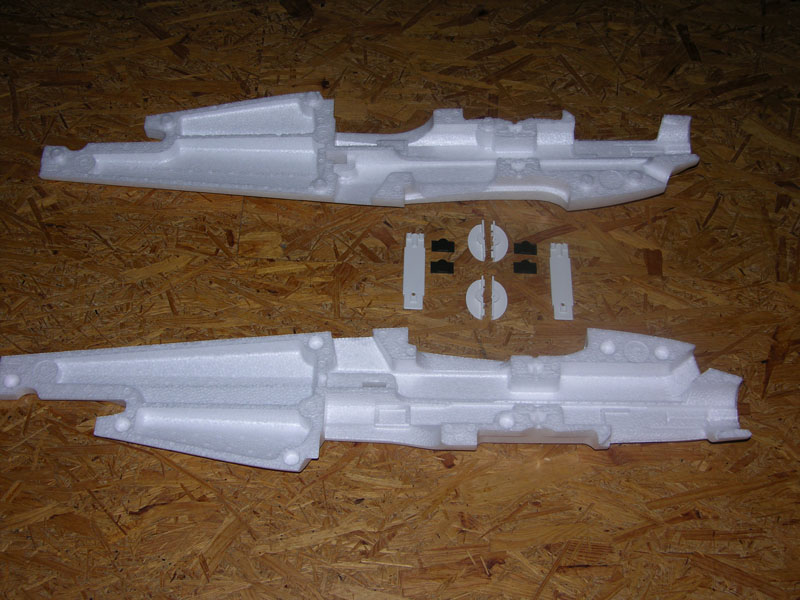

Wir suchen uns erstmal , aus den ganzen Kleinteilen , die Teile für den Rumpfaufbau und die Motorhalterung zusammen .
Die werden nun mit dem Rumpf verklebt .

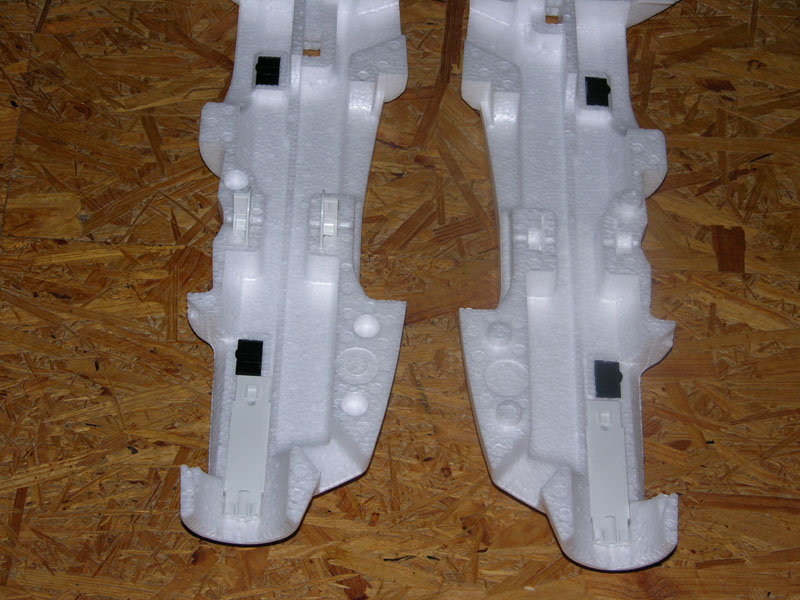

Wichtig ist , bevor ihr die beiden Teile zusammen klebt , die Servos einzupassen !

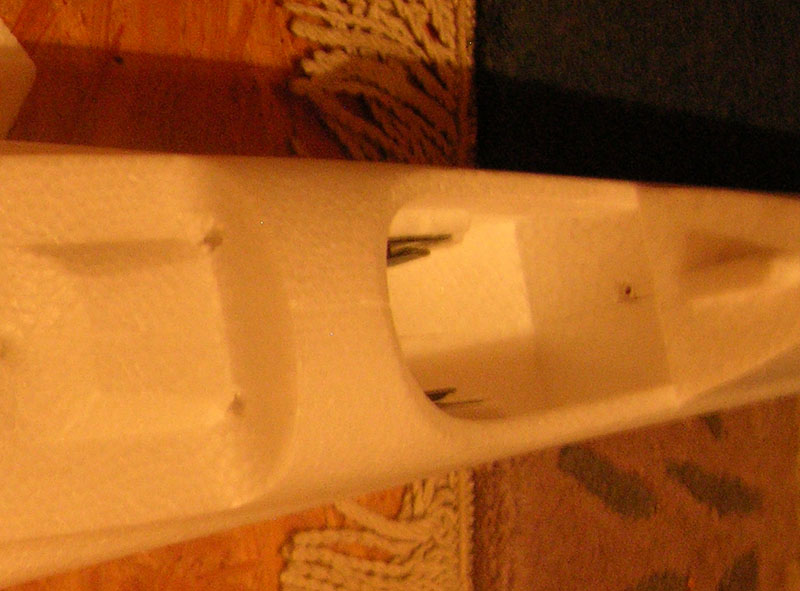

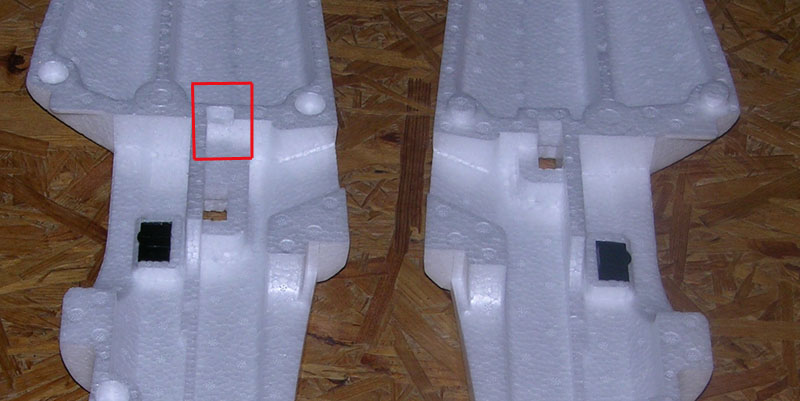

Bei den Corona Servos ist es so , da sie etwas größer sind , muß etwas herausgearbeitet werden ! Hier ein Bild dazu!

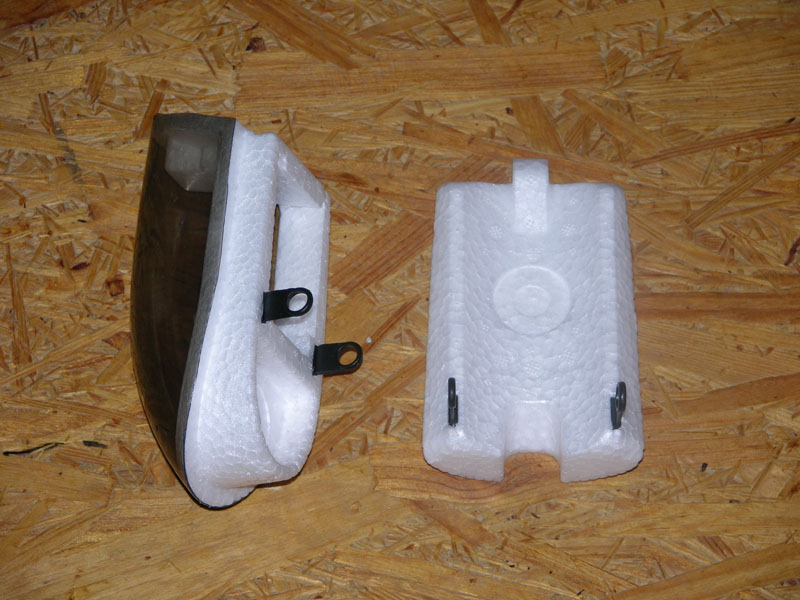

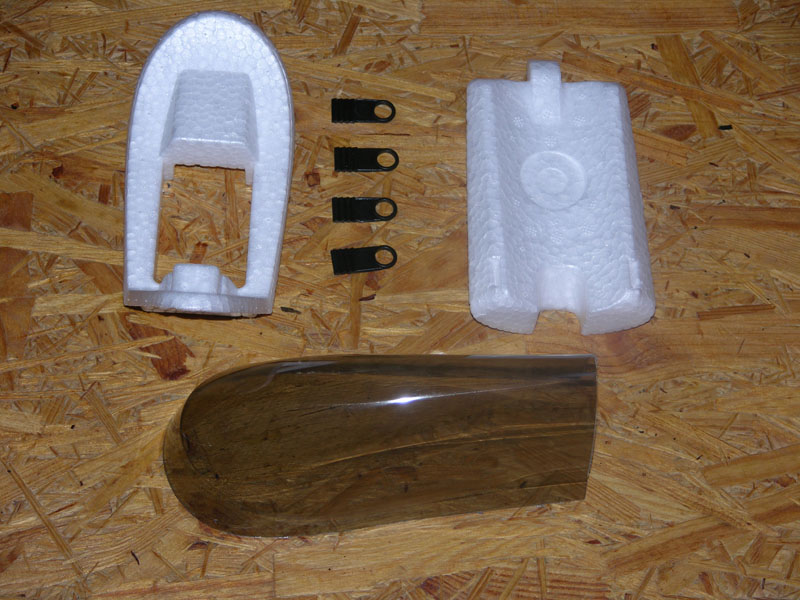

Weiter geht es mit der Kabinenhaube und dem Motordeckel .
Fertig verklebt sieht es so aus .

Es sollte erst das Glasteil fixiert werden , damit es passgenau zugeschnitten werden kann !

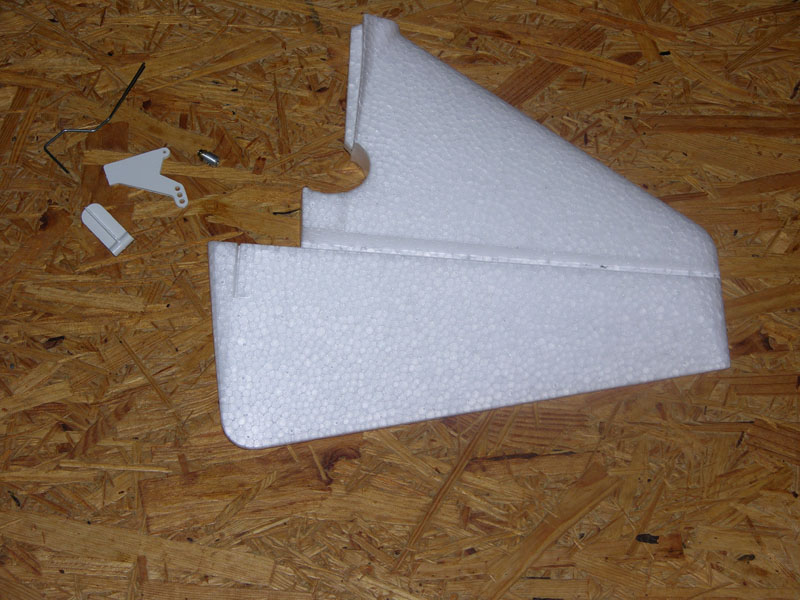

Dann die Teile für das Seitenleitwerk .
Hier besteht die Schwierigkeit im Biegen des Drahtes für das Spornrad .
Ich habe das nach nach Augenmass gebogen .

So sollte es dann aussehen !

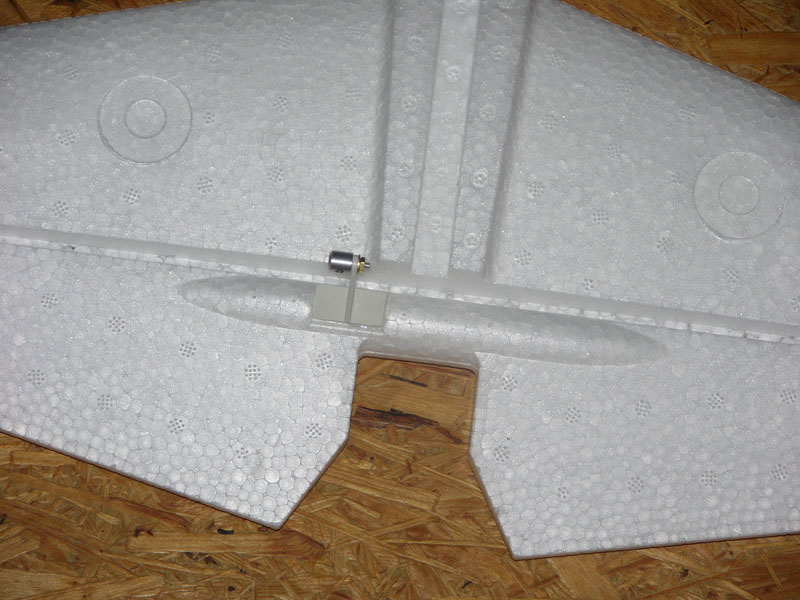

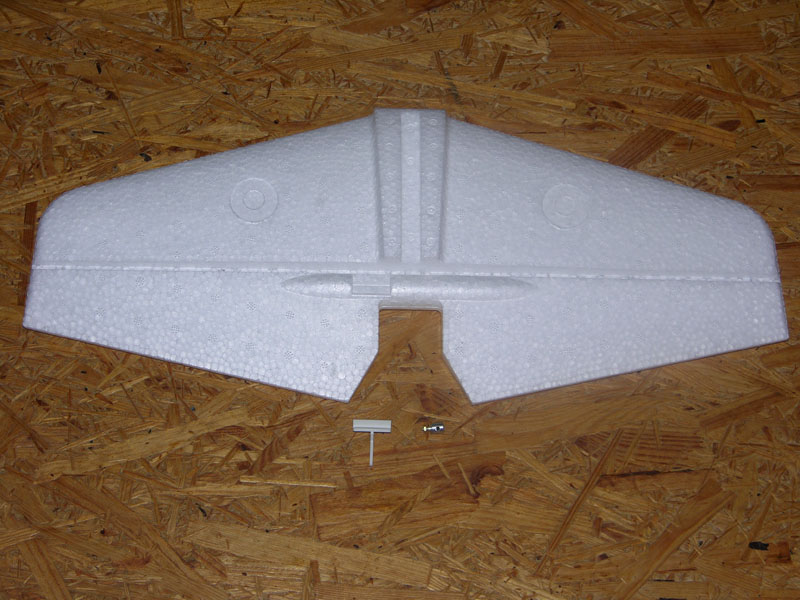

Das Höhenleitwerk ist nichts besonders , hier wird nur das Ruderhorn angeklebt !

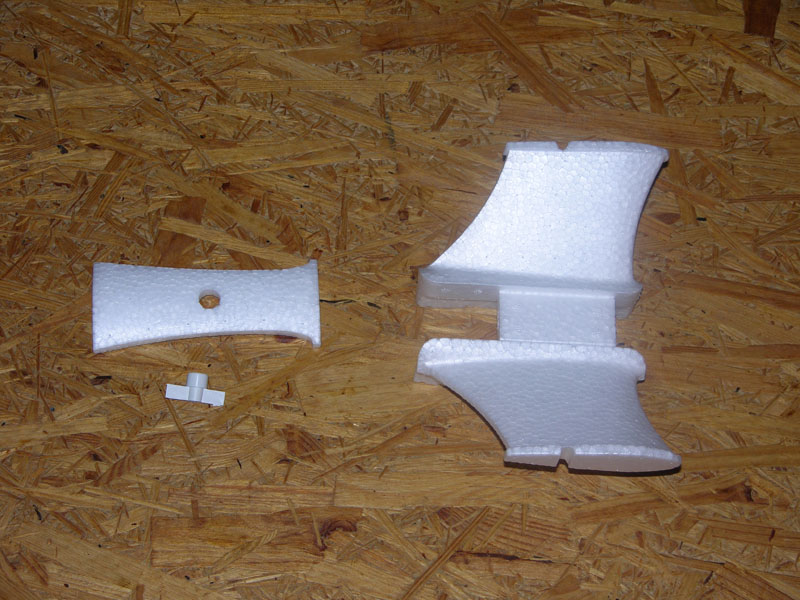

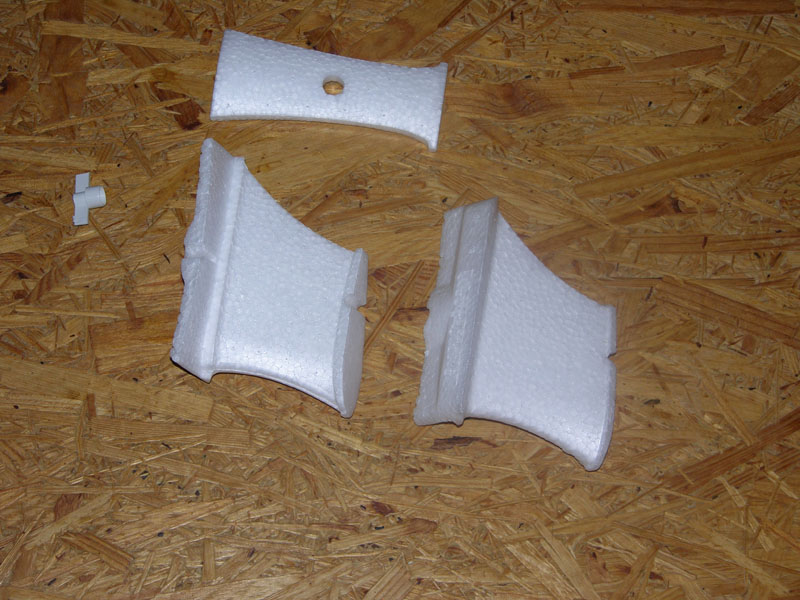

Weiter geht es mit der Halterung , die an der oberen Tragfläche befestig wird .
Wichtig ist hier , das ein langes Messer verwendet wird , um die Halterung voneinander zu trennen .

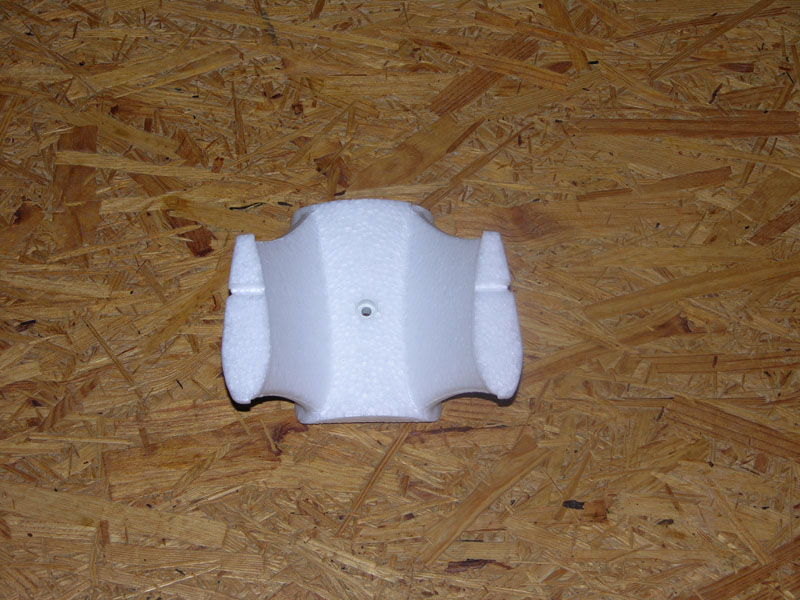

Diese drei Teile werden gut verklebt , weil sie die Kräfte der oberen und unteren Tragfläche , bei der Verschraubung mit dem Rumpf aufnehmen .

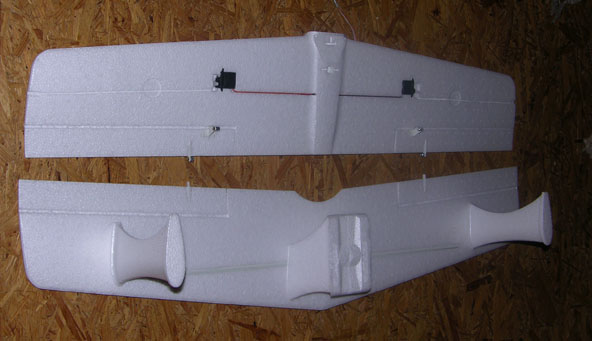

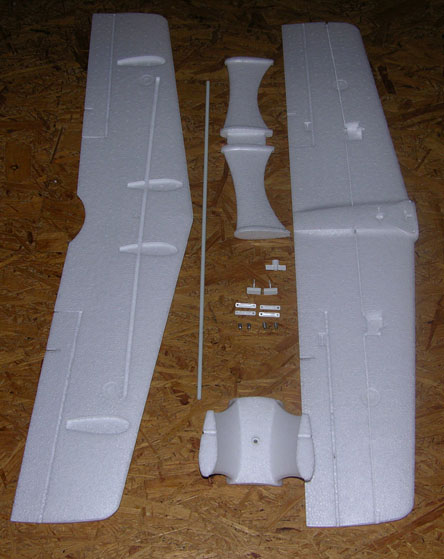

Nun sind die Tragflächen an der Reihe

Jetzt werden der Stab und auch die Halterungen an die obere Tragfläche geklebt .

In die unter Tragfläche sind die 2 Querruder verklebt . Bitte drauf achten das die Servos sauber reinpassen !

Ich mußte bei den Corona Servos etwas vergrößern
Ich habe mich dazu entschlossen die Gemini komplett zu verkleben .
Soweit dürfte also alles kein Problem gewesen sein !

Nicht ,wie es in der Anleitung beschrieben wird ,dass die Flügel an den Rumpf verschraubt werden . Bevor ich aber die Gemini komplett verklebt habe , wurden einige Besonderheiten und Verbesserungen gemacht .

Nun kommen wir noch zu den Besonderheiten meiner Gemini !

Zum Einen , hat sie eine Beleuchtung bekommen und das Original Fahrwerk habe ich ausgetauscht und es etwas weiter nach vorne gesetzt , weil die Gemini gerne zum Überkippen neigt .
Kommen wir erstmal zum Fahrwerk .
Das Spornrad ist aus den original Teilen .

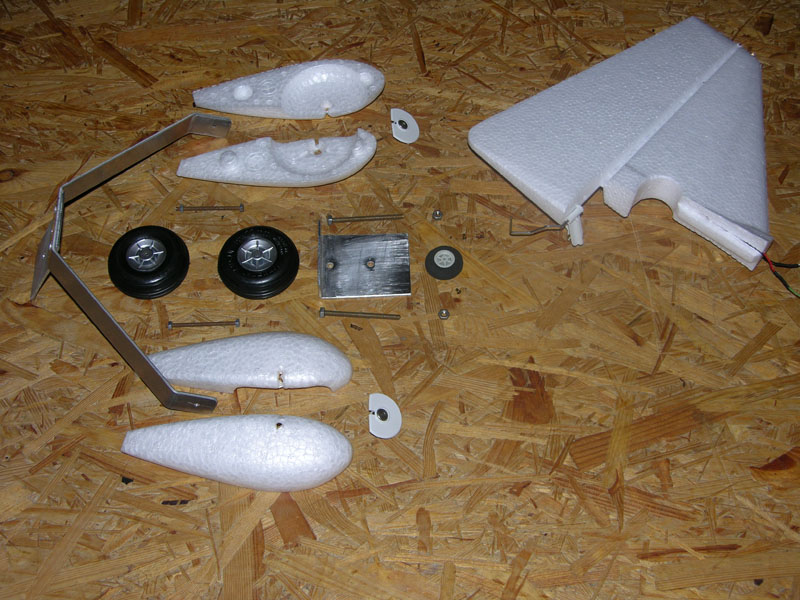

Das Hauptfahrwerk besteht , ausser den Radschuhen , aus neu angefertigten Teilen .

Ich habe als erstes eine Grundplatte , die in die Gemini kommt .
Das eigendliche Fahrwerk ist nochmal zusätzlich mit einer Platte versehen ,
das an die Fahrwerksaufnahme genietet ist .

Der Fahrwerksbügel : Breite beträgt 20mm , die Länge 340 mm und die Stärke beträgt 2mm .
Die Platten sind jeweil 70 mm mal 45 mm .

Die untere Platte ist mit Alu -Nieten an das Gestell befestigt .
Bei den Grundmaßen habe ich mich an das originale MPX - Fahrgestell orientiert .
Die Räder habe ich beim großen C eingekauft
( Größe ca. 60mm)

Dazu kommen Gewindestangen
2 * a. M3 und 2 * a M4

Die beiden M3 Gewindestangen dienen als Achse .
Und die beiden M4 werden als Befestigung genommen .

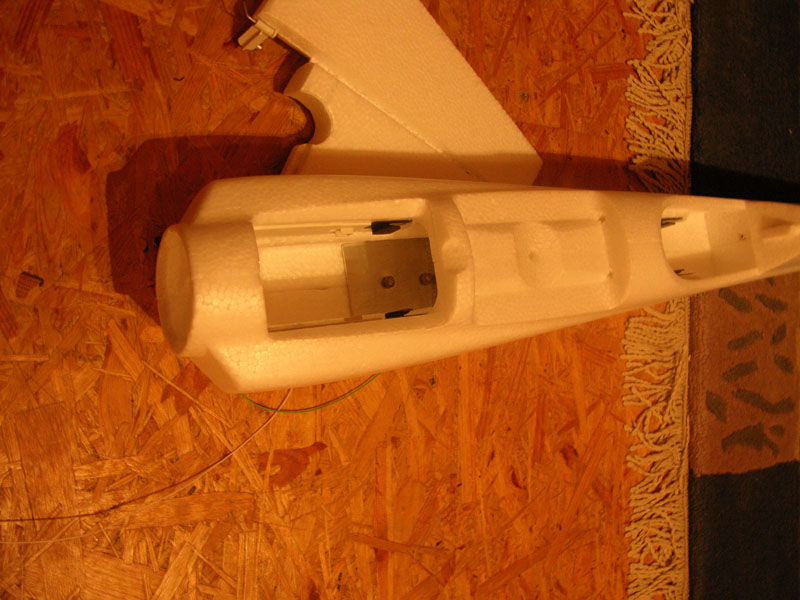

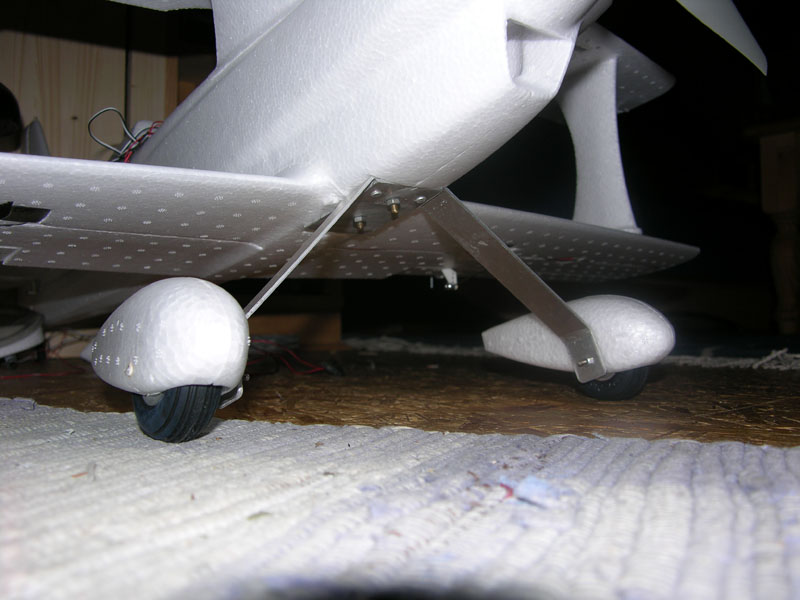

Hier sieht man schön wie ich es verbaut habe !
Den Befestigungspunkt habe ich nach vorne verlegt , weil andere Geminipiloten mit dem MPX - Fahrwerk probleme hatten und ichdas Fahrwerk vom Mentor als sehr robust empfinde , sodaß ich diese Bauart für den Gemini , übernommen hab .

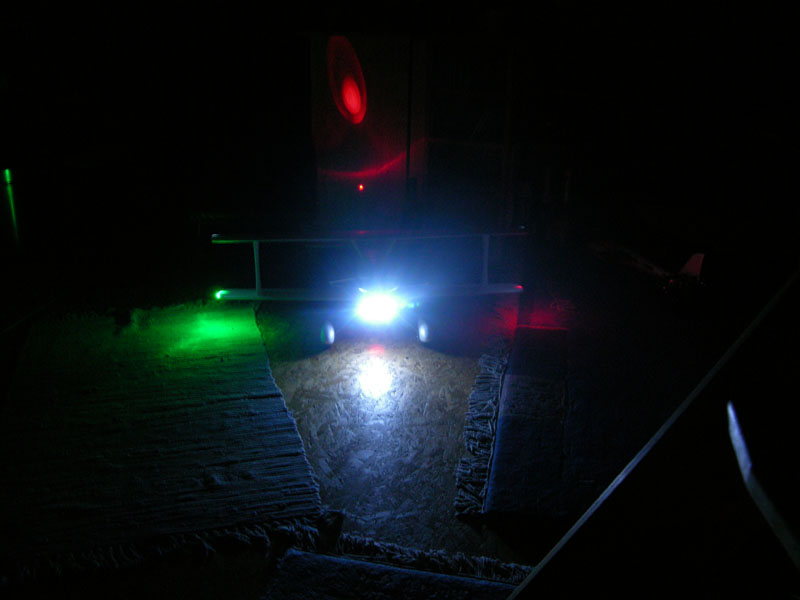

Nun noch die Beleuchtung
Ich möchte sie hier gesondert behandeln , weil sie evtl. nicht jeder verbauen möchte .
Wichtig ist nur , dass man sich vorher für die Beleuchtung entschließen sollte ,weil ein nachträglicher Einbau mir zu kompliziert erscheint .
Fangen wir mit den beiden roten LED´s an , die als Positionleuchten dienen .

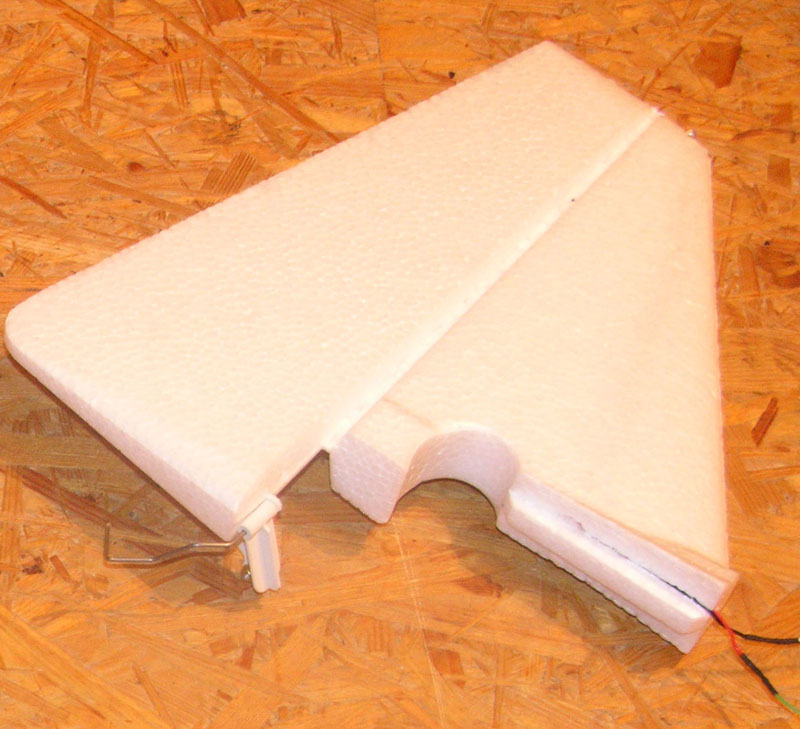

Die Eine habe ich am Seitenleitwerk befestigt und die andere in der Mitte der unteren Tragfläche .
Bei der Positionsleuchte am Seitenleitwerk , habe ich ein Loch durch das komplette Seitenleitwerk gemacht um ,die Kabel darin zu verstecken .
Weiter habe ich ein kleinen Stab in den Rumpf eingeklebt , damit ich leichter das Kabel beim Verkleben des Seitenleitwerks an den Rumpf verlegen kann .
Siehe Bilder

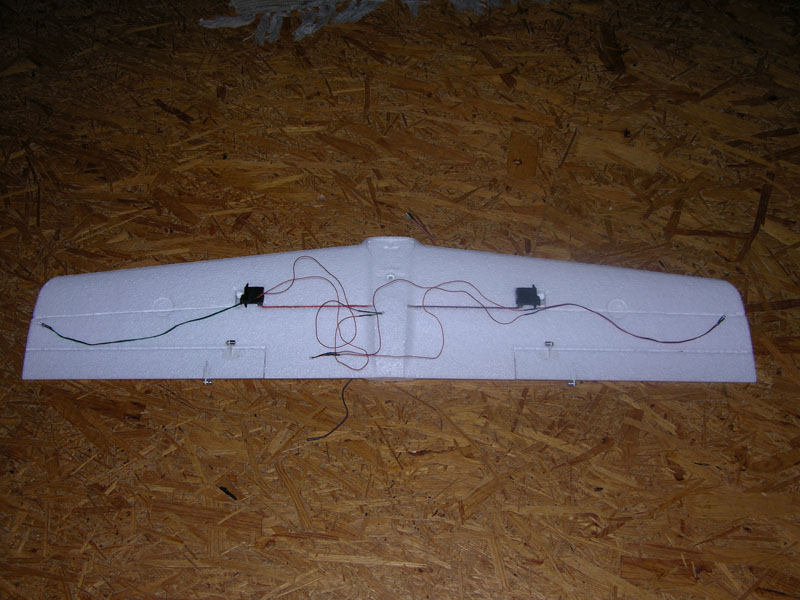

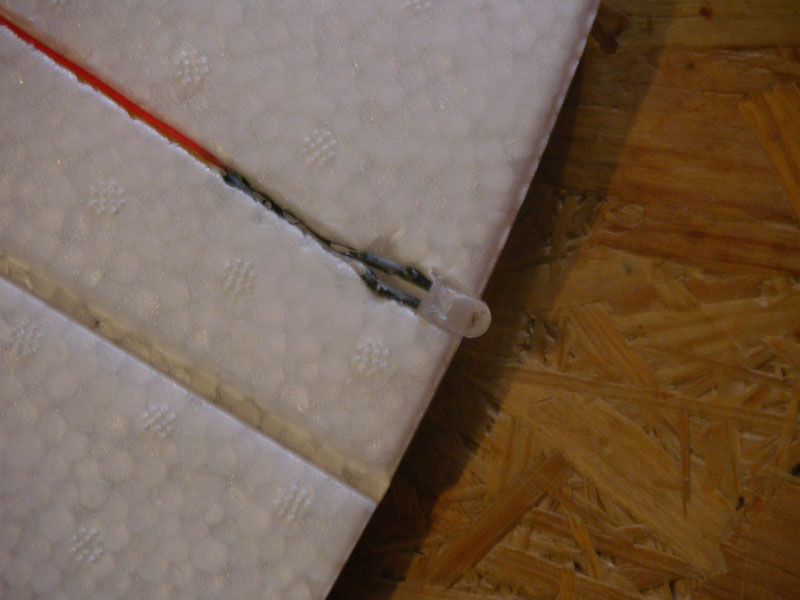

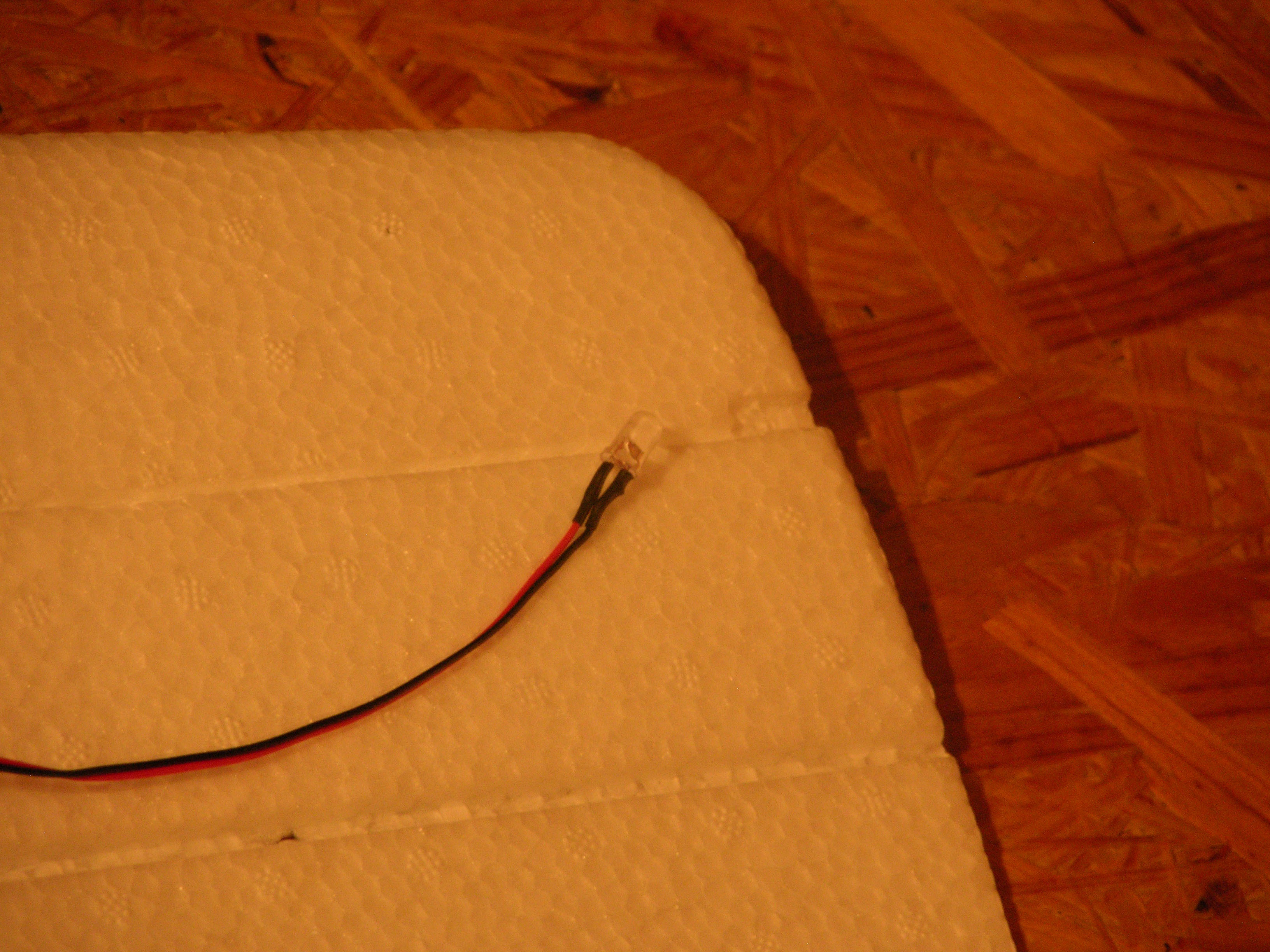

Nun kommen wir zu der Roten und Grünen LED ,die ich links und rechts an der unteren Tragfläche befestigt habe .
Hier habe ich , bevor ich die Servos eingesetzt habe , einen kleinen Schlitz für die Kabel gemacht bis zum Kabel der Servos .
Jetzt habe ich die Kabel der LED´s sauber eingeklebt und unter den Servo Kabeln weiter verlegt .

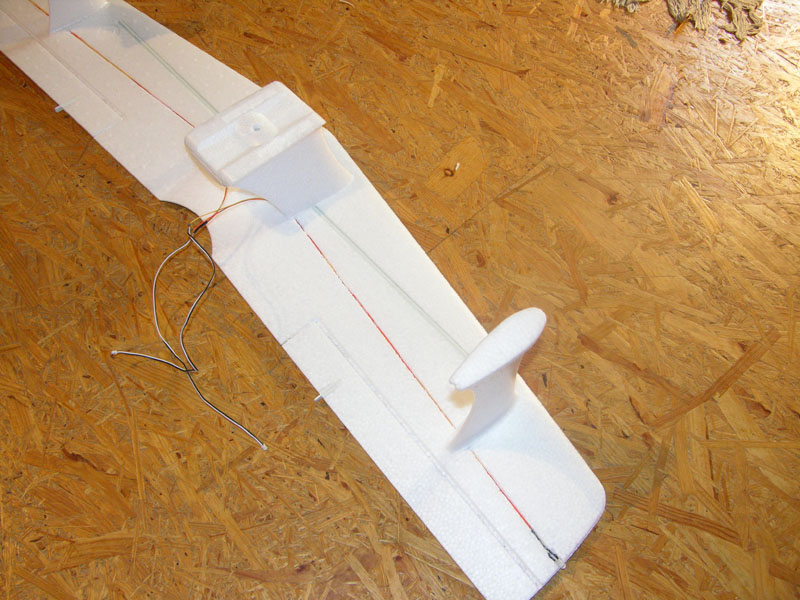

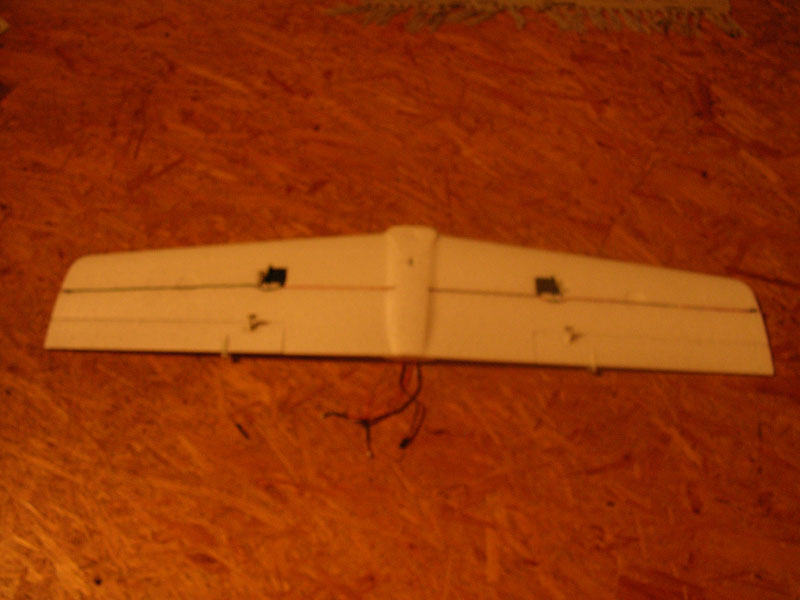

Bei der oberen Tragfläche habe ich diesen Schlitz gemacht , bevor ich die Halter verklebt habe !
Das gewährleistet ein sauberes Verlegen .

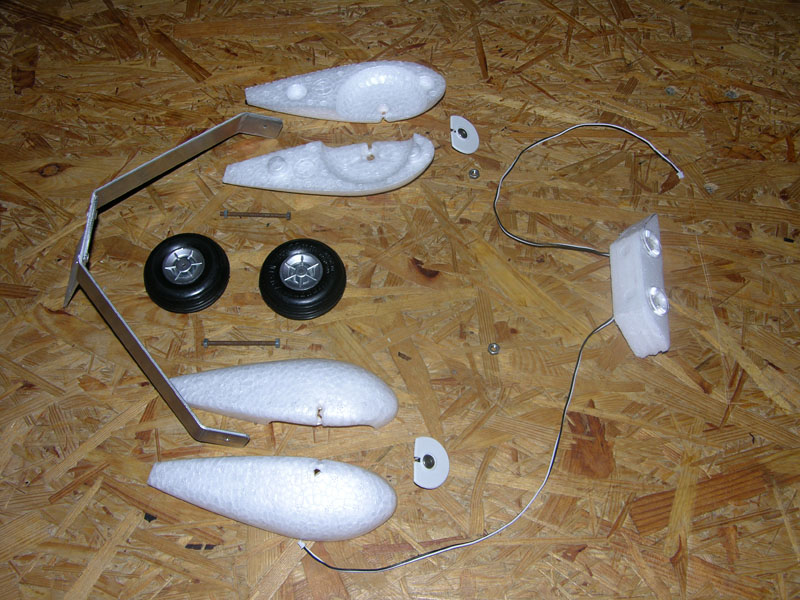

Für die beiden Landescheinwerfer habe ich mit aus Resten von 6mm Depron , einen kleinen Kasten geklebt , in den ich die Landescheinwerfer eingeklebt habe .
Diese Halterung habe ich sauber an das Fahrwerk angepasst , um die Halterung bei der Endmontage mit dem Fahrwerk zu verkleben .
Alle Kabel laufen unter der Kabinenhaube zusammen . Dort ist der Empfänger und auch das Relais für die Beleuchtung .
Die Lackierung der Gemini hat meine Partnerin gemacht !
Sie hat sich damit sehr viel mühe gemacht und das hat auch viel Zeit in anspruch genommen .

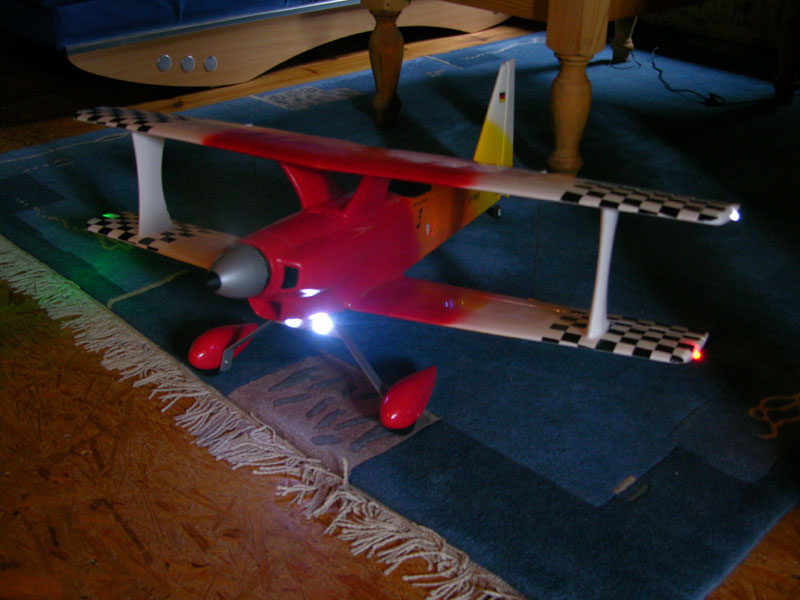

Hier seht ihr das Endergebnis meiner MPX - Gemini.
Ich hoffe der Baubericht hilft euch weiter und die Gemini gefällt euch genauso wie mir!
Solltet ihr Fragen oder Anregungen haben kontaktiert mich einfach!

Liebe Grüße Kimberly.
